Listing des Actions d’efficacité énergétique sélectionnées et priorisées
| ACTION |
IMPACT CO2 |
ROI |
ROI avec aides |
||
|---|---|---|---|---|---|

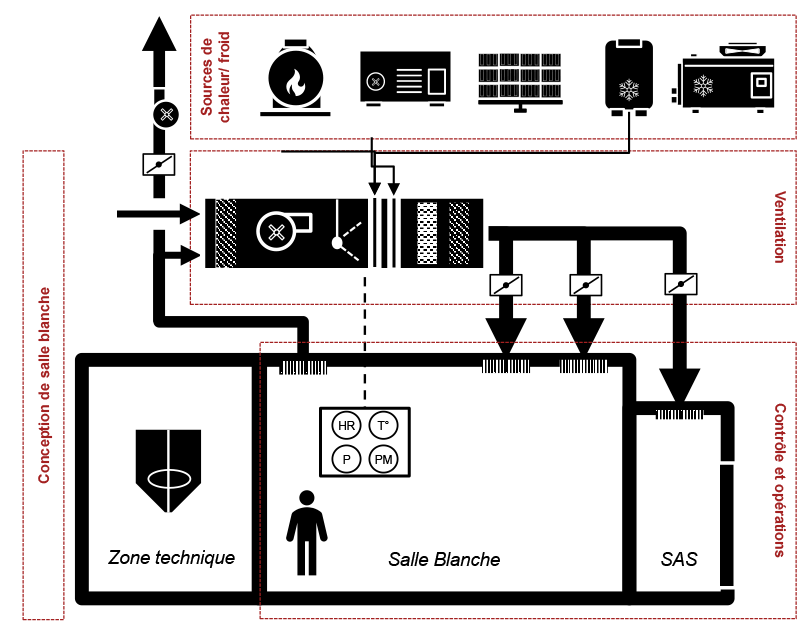

 Conception |
|
|
|
|
|
 Système contrôle et opérations |
|
|
|
|
|
 Ventilation |
|
|
|
|
|
 Source de chaleur et de froid |
|
|
|
|
|
Centrale de traitement d’air (CTA)
- Récupérer la chaleur de l’air rejeté pour chauffer l’air neuf (ex : batterie de récupération, échangeur croisé, échangeur rotatif)
- Remplacer les sources de chauffage par des sources moins carbonées (ex : chaudière biomasse, solaire thermique, géothermie, pompe à chaleur)
- Augmenter le rendement des groupes froids (ex : BP/HP flottante, VEV, augmenter les surfaces d’échange, paliers magnétiques)
- Calorifuger les gaines de soufflage et de reprise
- Calorifuger les surfaces chaudes dans la salle blanche et réduire le TRA
- Installer les pare-gouttelettes pour les CTA situées à l’extérieur
- Réduire les surfaces et les volumes des zones de classification élevée à l’intérieur des salles blanches
- Sélectionner des systèmes d'éclairage LED avec le système de contrôle intelligent (ex : occupation, lumière naturelle...)
- Choisir les équipements à faible charge de chaleur, humidité et contamination
- Sélectionner les ventilateurs à entraînement direct avec un moteur haut rendement
- Choisir des filtres performants et leurs fréquences de renouvellement avec l'approche « Total Cost of Ownership » (TCO)
- Installer un VEV sur les ventilateurs afin de réguler les pressions des salles blanches
- Augmenter le taux de recyclage de l’air rejeté des salles blanches
- Réduire le taux de renouvellement de l’air à l’intérieur des salles blanches (TRA)
- Mettre à l’arrêt ou faire fonctionner les salles blanches à régime réduit lorsque la salle propre n'est pas en activité
- Adapter les consignes des températures en fonction des saisons et des qualifications des procédés
- Adapter les consignes des taux d’humidité en fonction des saisons et des qualifications des procédés
- Piloter le taux de recyclage modulable en fonction de la température de l’air neuf et de l’air repris (free-cooling)
- Contrôler le débit de ventilation pour les espaces de stockage sur la base de la température

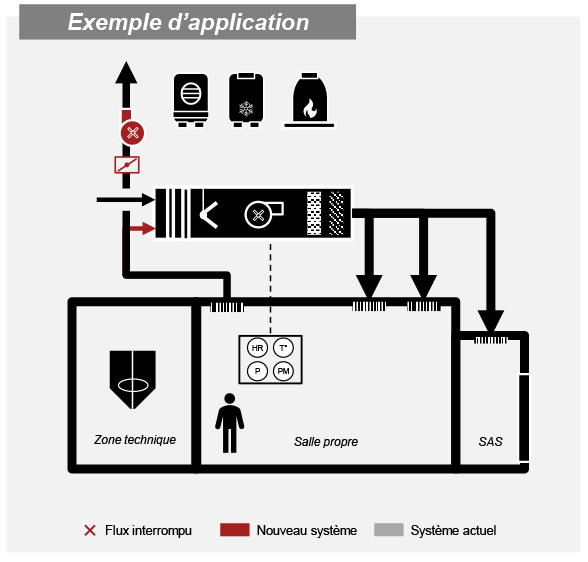

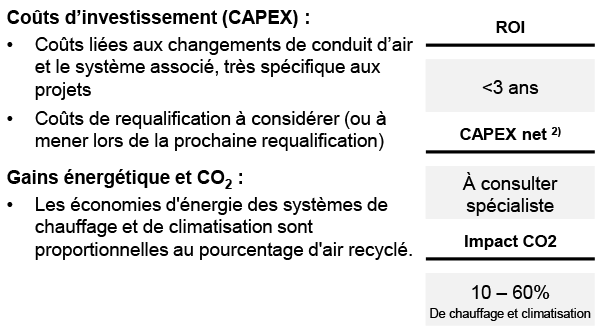

Augmenter le taux de recyclage de lair rejeté des salles blanches
Big Move
• L’augmentation du taux de recyclage de l’air rejeté des salles
blanches pourrait générer un grand impact sur la consommation
énergétique, notamment en matière de chauffage et
refroidissement.
• Pour des raisons de qualité ou de coûts d’investissements, le taux
de recyclage est généralement relativement bas dans une grande
partie des CTA des sites.
• Il est important de réévaluer les décisions du taux de recyclage
avec le département qualité pour identifier le taux optimal pour
chaque CTA en prenant en compte à la fois le taux d’oxygène
minimum requis ainsi que les risques de contamination croisée.
• L’installation de sondes de CO2 pourraient être envisagées ainsi
que des capteurs additionnels pour maintenir les standards qualité
• Avoir une excellente maîtrise de la qualité de la CTA des salles
blanches
• Avoir une sortie de l’air rejeté à proximité de l’entrée de l’air de la
CTA
• Avoir assez d’espace pour raccorder les tuyaux d’air
• Dans le cas où la CTA est responsable de plusieurs salles
blanches, il est nécessaire d’évaluer le niveau de contamination
actuel et de le comparer avec les consignes de qualification
Liens Utiles
Documents
Outils

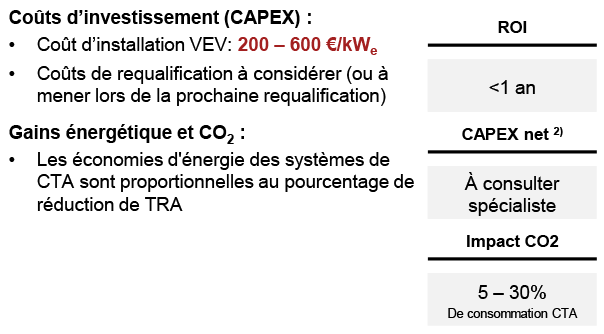

Réduire le taux de renouvellement de lair (TRA) à lintérieur des salles blanches
Big Move
• Les consignes des facteurs à l’intérieur des salles blanches sont
souvent surqualifiées par mesure de sécurité pour répondre aux
exigences qualité (ex : différentiel de pression, humidité relative,
contamination particulaire et aérobiocontamination).
• Pour réduire la consommation énergétique des salles blanches, on
peut réduire le taux de renouvellement de l’air (TRA).
• Pour identifier le TRA optimal pour chaque salle blanche, il est
important de réaliser une analyse des paramètres mesurés et de
les comparer avec les limites définies durant la qualification.
Cela permettra de déterminer les facteurs limitants selon les
écarts de valeurs par rapport aux limites (ex : ISO-14644).

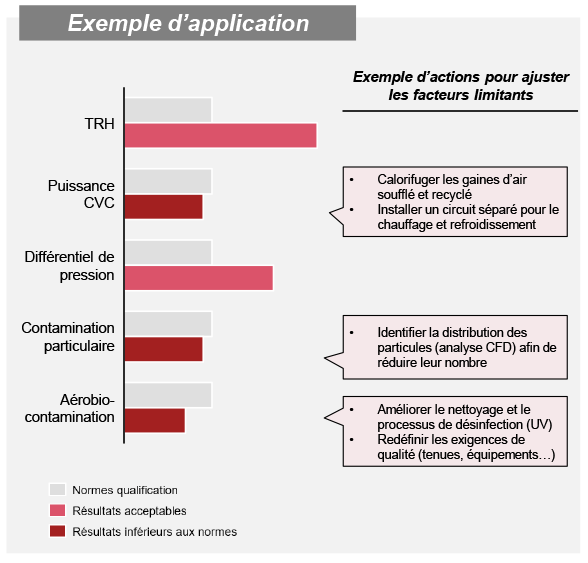

• Il est alors possible d’agir pour diminuer les facteurs limitants à
la réduction du TRA (cf. exemple d’application).
• Consulter le rapport de qualification pour déterminer si les
facteurs évalués sont en surqualité (ex : différentiel de pression,
humidité relative, contamination particulaire, aérobiocontamination,
puissance de chauffage et refroidissement)
• Réfléchir à des solutions adaptées dans le cas où certains des
facteurs se rapprochent de la limite de qualification

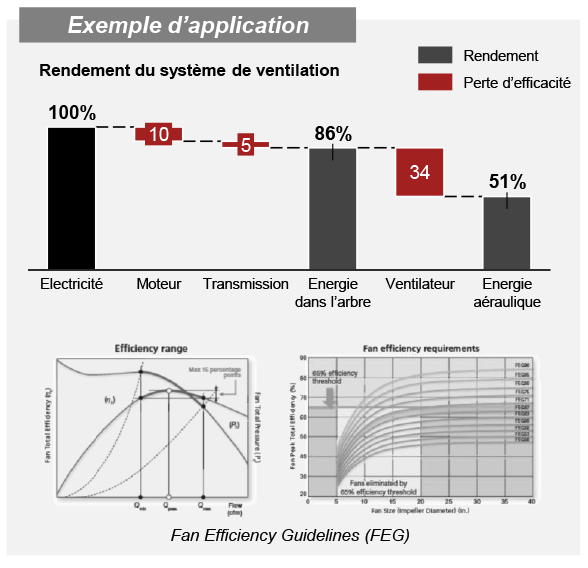

Sélectionner des ventilateurs centrifuges à entraînement direct avec un moteur haut rendement
Big Move
• Lors du choix du ventilateur de CTA, plusieurs facteurs doivent être
pris en compte pour garantir son utilisation efficace, notamment une
bonne estimation du besoin et de la perte de charge.
• Une mauvaise estimation du débit et de la pression requise
impacte le fonctionnement du ventilateur, qui ne tournerait alors pas
à la vitesse optimale et consommerait davantage d’électricité.
• Il est important d’évaluer le besoin de ventilation de la salle afin
de déterminer le besoin de remplacement ou de retrofit du
ventilateur pour minimiser les pertes d'énergie.
• Plusieurs outils sont disponibles pour évaluer le besoin en débit et
l’efficacité du ventilateur et du moteur
• Mesurer le débit pour identifier le besoin de ventilation (durant la
phase de qualification par exemple)
• Mesurer la puissance absorbée par le moteur et relever la
pression afin de déterminer les pertes de rendement lors d’un
fonctionnement à plein régime
Liens Utiles
Documents
Outils

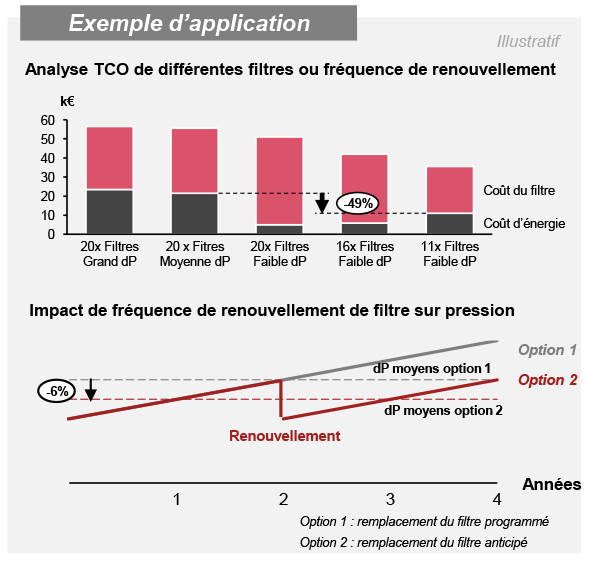

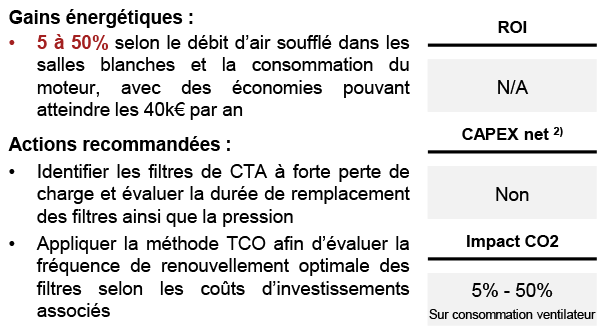

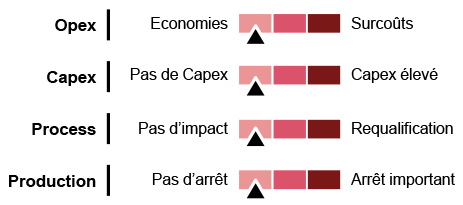

Choisir des filtres performants et leurs fréquences de renouvellement avec l'approche « Total Cost of Ownership »
Quick Win
• L'utilisation des filtres dans les centrales de traitement d'air entraîne
l'accumulation de particules, ce qui augmente la perte de
charge et nécessite davantage de puissance pour maintenir le
débit d'air dans les salles blanches.
• La fréquence de remplacement des filtres a un impact direct sur
le débit et l'efficacité de la ventilation, et donc la consommation
énergétique.
• L'approche "Total Cost of Ownership" (TCO) est recommandée
pour évaluer la fréquence de remplacement appropriée des filtres
en fonction des investissements nécessaires et de l’usage prévu.
• Bien que le remplacement anticipé des filtres ne soit pas
réglementairement obligatoire, il peut entraîner des économies
significatives à long terme.
• Filtres pour lesquels l’approche TCO n’a pas été réalisée
• Perte de charge de filtration élevée lors du changement de filtre
(ex : perte supérieure à 50% de filtration, soit aux alentours de
200-300 mbar gauge)
